| Información básica |
| Describir |

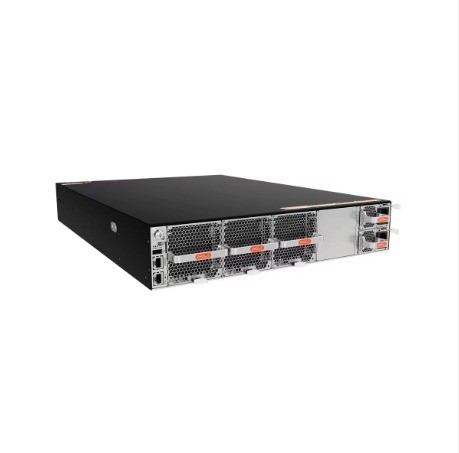

CE8865-SAN-4C (cuatro ranuras para subtarjetas, excluidas la fuente de alimentación y el ventilador)
|
| Número de la parte |
02355SDP
|
| modelo |
Se aplicará el procedimiento siguiente:
|
| Indicadores técnicos |
| Códigos de otras piezas |
02355SDQ (anfitrión CE8865-SAN-4C (4 ranuras para tarjetas hijas, 2*fuentes de alimentación AC, 3*cajas de ventilación, toma de aire del lado del puerto))02355SDR (anfitrión CE8865-SAN-4C (4 ranuras para tarjetas hijas, 2*fuentes de alimentación CA, 3*cajas de ventilador, salida de aire del lado del puerto))
|
| Instalación |
Instalación de los gabinetes
|
| Alturas de las piezas |
88.1 mm
|
| Profundidad [mm] |
600.0 mm
|
| Ancho [mm] |
442.0 mm
|
| Alturas del chasis [U] |
2
|
| Peso (configuración completa, incluidos los materiales de embalaje) [kg] |
250,08 kg (incluidos 2 módulos de alimentación, 3 módulos de ventilador, excluidas las tarjetas enchufables y los paneles de relleno de tarjetas enchufables)27.8 kg (incluidos 2 módulos de alimentación, 3 módulos de ventilador y 4 paneles de relleno de tarjetas enchufables, excluidas las tarjetas enchufables)
|
| Peso (incluido el embalaje) [kg] |
21.3 kg (excluidos los módulos de alimentación, los módulos de ventilador, las tarjetas de enchufe y los paneles de llenado de tarjetas de enchufe; incluidos 2 paneles de llenado de enchufe y 3 paneles de llenado de ventilador)24.02kg (excluidos los módulos de alimentación, los módulos de ventilador y las tarjetas enchufables; incluidos 4 paneles de relleno enchufables de tarjetas, 2 paneles de relleno enchufables de alimentación y 3 paneles de relleno enchufables de ventilador)
|
| Peso (configuración completa, sin incluir los materiales de embalaje) [kg] |
16.54 kg (incluidos 2 módulos de alimentación, 3 módulos de ventilador, excluidas las tarjetas enchufables y los paneles de relleno de tarjetas enchufables)19.26 kg (incluidos 2 módulos de alimentación, 3 módulos de ventilador y 4 paneles de relleno de tarjetas enchufables, excluidas las tarjetas enchufables)
|
| Peso (excluidos los materiales de embalaje) [kg] |
12.76 kg (excluidos los módulos de alimentación, los módulos de ventilador, las tarjetas de enchufe y los paneles de relleno de tarjetas de enchufe; incluidos 2 paneles de relleno de enchufe y 3 paneles de relleno de ventilador)15.48 kg (excluidos los módulos de alimentación, los módulos de ventilador y las tarjetas de enchufe; incluidos 4 paneles de relleno de tarjetas, 2 paneles de relleno de enchufe de alimentación y 3 paneles de relleno de ventilador)
|
| Consumo máximo de energía [W] |
Con cuatro tarjetas CE88-SAN-D16CQ-H:- 888W (100% de carga, módulos ópticos de corta distancia 64*100G, temperatura normal, dos fuentes de alimentación CA)- 1318W (100% de carga, módulos ópticos de larga distancia 64*100G, alta temperatura, dos fuentes de alimentación CA)- 1376W (100% de carga, módulos ópticos de larga distancia 48*100G + 16*200G, alta temperatura, dos fuentes de alimentación CA)Con cuatro tarjetas CE88-SAN-D26F-H:- 410W (100% de carga, módulos ópticos de corta distancia 96*25G + 8*100G, temperatura normal, dos fuentes de alimentación CA) - 718W(100% de carga, 96*25G + 8*100G módulos ópticos de larga distancia, alta temperatura, dos fuentes de alimentación CA)
|
| Consumo típico de energía [W] |
Con cuatro tarjetas CE88-SAN-D16CQ-H:- 650W (100% de carga, puertos de cobre 32*100G, temperatura normal, dos fuentes de alimentación CA)- 728W (100% de carga, módulos ópticos de corta distancia 32*100G, temperatura normal, dos fuentes de alimentación CA)Con cuatro tarjetas CE88-SAN-D26F-H:- 305W (100% de carga, puertos de cobre 48*25G+4*100G, temperatura normal, dos fuentes de alimentación CA)- 338W (100% de carga, módulos ópticos de corta distancia 48*25G+4*100G, temperatura normal, dos fuentes de alimentación CA)
|
| Consumo de energía estática |
Configuración con 4 tarjetas CE88-SAN-D16CQ-H: 569WConfiguración con 4 tarjetas CE88-SAN-D26F-H: 276W
|
| Valor máximo de disipación de calor [BTU/hora] |
Con cuatro tarjetas CE88-SAN-D16CQ-H:- 3029,9 BTU/hora (100% de carga, módulos ópticos de corta distancia 64*100G, temperatura normal, dos fuentes de alimentación CA)- 4497 BTU/hora (100% de carga, módulos ópticos de larga distancia 64*100G, alta temperatura, dos fuentes de alimentación CA)- 4694,9 BTU/hora (100% de carga, 48*100G + 16*200G módulos ópticos de larga distancia, alta temperatura, dos fuentes de alimentación CA)Con cuatro tarjetas CE88-SAN-D26F-H:- 1398,9 BTU/hora (100% de carga, módulos ópticos de corta distancia 96*25G + 8*100G, temperatura normal, dos fuentes de alimentación CA)- 2449,8 BTU/hora (100% de carga, módulos ópticos de larga distancia con puerto 96*25G+8*100G, alta temperatura, dos fuentes de alimentación CA)
|
| Valor típico de disipación de calor [BTU/hora] |
Con cuatro tarjetas CE88-SAN-D16CQ-H:- 2217,8 BTU/hora (100% de carga, cables de cobre 32*100G, temperatura normal, dos fuentes de alimentación CA)- 2483,9 BTU/hora (100% de carga, módulos ópticos de corta distancia 32*100G, temperatura normal, dos fuentes de alimentación CA)Con cuatro tarjetas CE88-SAN-D26F-H:- 1040,7 BTU/hora (100% de carga, cables de cobre 48*25G+4*100G, temperatura normal, dos fuentes de alimentación CA)- 1153,3 BTU/hora (100% de carga, módulos ópticos de corta distancia 48*25G+4*100G, temperatura normal, dos fuentes de alimentación CA)
|
| Método de enfriamiento |
Refrigeración por aire
|
| Valor de la disipación de calor estático [BTU/h] |
Configuración con 4 tarjetas CE88-SAN-D16CQ-H: 1941.4 BTU/horaConfiguración con 4 tarjetas CE88-SAN-D26F-H: 941,7 BTU/hora
|
| Tipo de fuente de alimentación |
Se puede conectar a AC, DC o HVDC.
|
| Válvula de entrada nominal [V] |
- 2000W AC y 240V DC módulo de energía: AC: 100V AC ~ 240V AC, 50/60Hz; CC: 240V DC- Modulo de potencia de 1800W AC y 240V DC: AC: 100V AC ~ 240V AC, 50/60Hz; CC: 240V DC- Modulo de alimentación de alta tensión de corriente continua de 2000 W: 336 V de corriente continua- 2200W módulo de potencia de CC: -48V DC ~ -60V DC; +48V DC
|
| Variación de tensión de entrada[V] |
- 2000W AC y 240V DC módulo de energía: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- Modulo de potencia de 1800W AC y 240V DC: AC: 90V AC ~ 290V AC, 45Hz-66Hz; CC: 190V DC ~ 290V DC- Modulo de alimentación de corriente continua de alta tensión de 2000W: 260V DC ~ 400V DC- 2200W módulo de potencia de CC: -38.4V DC ~ -72V DC; +38.4V DC ~ +57V DC
|
| Corriente de entrada máxima [A] |
- Modulo de potencia de 2000W AC y 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- Modulo de potencia de 1800W AC y 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- Modulo de alimentación de corriente continua de alto voltaje de 2000 W: 10 A (336 V de corriente continua)- 2200W módulo de potencia de CC: 63A (-48V DC ~ -60V DC); 63A (+48V DC)
|
| Potencia de salida nominal [W] |
- 2000W AC y 240V DC módulo de potencia: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- Modulo de potencia de 1800W AC y 240V DC: 1800W (200V AC ~ 240V AC y 240V DC); 900W (100V AC ~ 130V AC)- 2000W módulo de alimentación de alta tensión de corriente continua: 2000W- Modulo de potencia de corriente continua de 2200W: 2200W
|
| Memoria |
DRAM: 8 GB
|
| Especificaciones de NOR Flash |
64 MB*2
|
| Flash de un SSD |
Un SSD de 4 GB
|
| Interfaz USB |
Puede utilizarse para la copia de seguridad de registro y el despliegue de unidad flash USB.
|
| Tipo de interfaz de la consola |
RJ45
|
| Puerto de servicio de enlace descendente |
Consulte la introducción de la interfaz de cada tarjeta.
|
| Puerto de enlace ascendente de servicio |
Consulte la introducción de la interfaz de cada tarjeta.
|
| Apoya las interfaces de apilamiento de puertos de servicio |
Esta función está reservada y aún no ha sido activada.
|
| Reloj en tiempo real (RTC) |
apoyo
|
| Capacidad de conmutación [Gbps] |
Si necesita esta especificación, consulte el folleto del producto o contacte al vendedor del producto para obtenerla.
|
| Redundancia de ventiladores |
Soporta 2+1 backup y hot backup para módulos de ventilador. Cuando un solo módulo de ventilador falla, el sistema puede seguir funcionando normalmente durante un corto período de tiempo.Se recomienda que reemplace el módulo de ventilador fallido inmediatamente.
|
| Redundancia de energía |
1 + 1 de apoyo
|
| Número de módulos de potencia |
2
|
| Protección contra rayos del puerto de alimentación |
AC: modo común 6kV, modo diferencial 6kVHVDC: modo común 4kV, modo diferencial 2kVCC: modo común 4kV, modo diferencial 2kV
|
| Tipo de ventilador |
Ventilador con enchufe
|
| Número de ventiladores |
3
|
| Dirección del flujo de aire |
La entrada de aire del lado del puerto y la salida de aire del lado del puerto se determinan por los módulos de ventilador y los módulos de potencia seleccionados.
|
| Temperatura de almacenamiento [°C] |
-40°C ≈ +70°C
|
| Temperatura del entorno de trabajo a largo plazo [°C] |
0 °C a 40 °C (0 m a 1800 m)Nota: En altitudes de 1800 m a 5000 m, la especificación de temperatura máxima disminuye en 1 °C por cada aumento de altitud de 220 m.
|
| Humedad relativa del almacenamiento [RH] |
5%RH ∼95%RH, no condensante
|
| Humedad relativa del ambiente de trabajo a largo plazo [RH] |
5%RH ∼95%RH, no condensante
|
| Altitud de almacenamiento [m] |
≤ 5000 m
|
| Altitud de trabajo a largo plazo [m] |
≤ 5000 m
|
| FDMT [años] |
48.4 años
|
| MTTR [horas] |
1.86 horas
|
| Ruido de alta temperatura a 40 °C (presión acústica) |
Entrada de aire del lado del puerto: < 86,1 dB (A)La salida de aire del lado del puerto: < 87,9 dB (A)
|
| Ruido (presión acústica) a temperatura ambiente de 27 °C |
Entrada de aire del lado del puerto: < 64,3 dB (A)La salida de aire del lado del puerto: < 65,2 dB (A)
|
| Disponibilidad |
0.9999964621
|
